Progressiv shtamplash qolipi dekodlangan: birinchi zarbadan yakuniy qismgacha

Progressiv shtamplash qolipi nima va bu nima uchun muhim

Progressiv o'lim nima, va nima uchun siz duch kelgan deyarli har bir{0}}hajmli metall qismlar bittasining ichida boshlanadi? Progressiv shtamplash qolipi ketma-ket joylashtirilgan bir nechta stantsiyalarni o'z ichiga olgan nozik asbob bo'lib, ularning har biri aniq bir operatsiyani bajaradi - teshish, egish, shakllantirish yoki kesish - bo'ylab doimiy metall chiziq. Matbuotning har bir zarbasi bilan chiziq bir qattiq qadam oldinga siljiydi va tugallangan qism oxirgi stantsiyadan chiqadi. Qayta joylashtirish, ikkilamchi ishlov berish, uzilish yo'q.

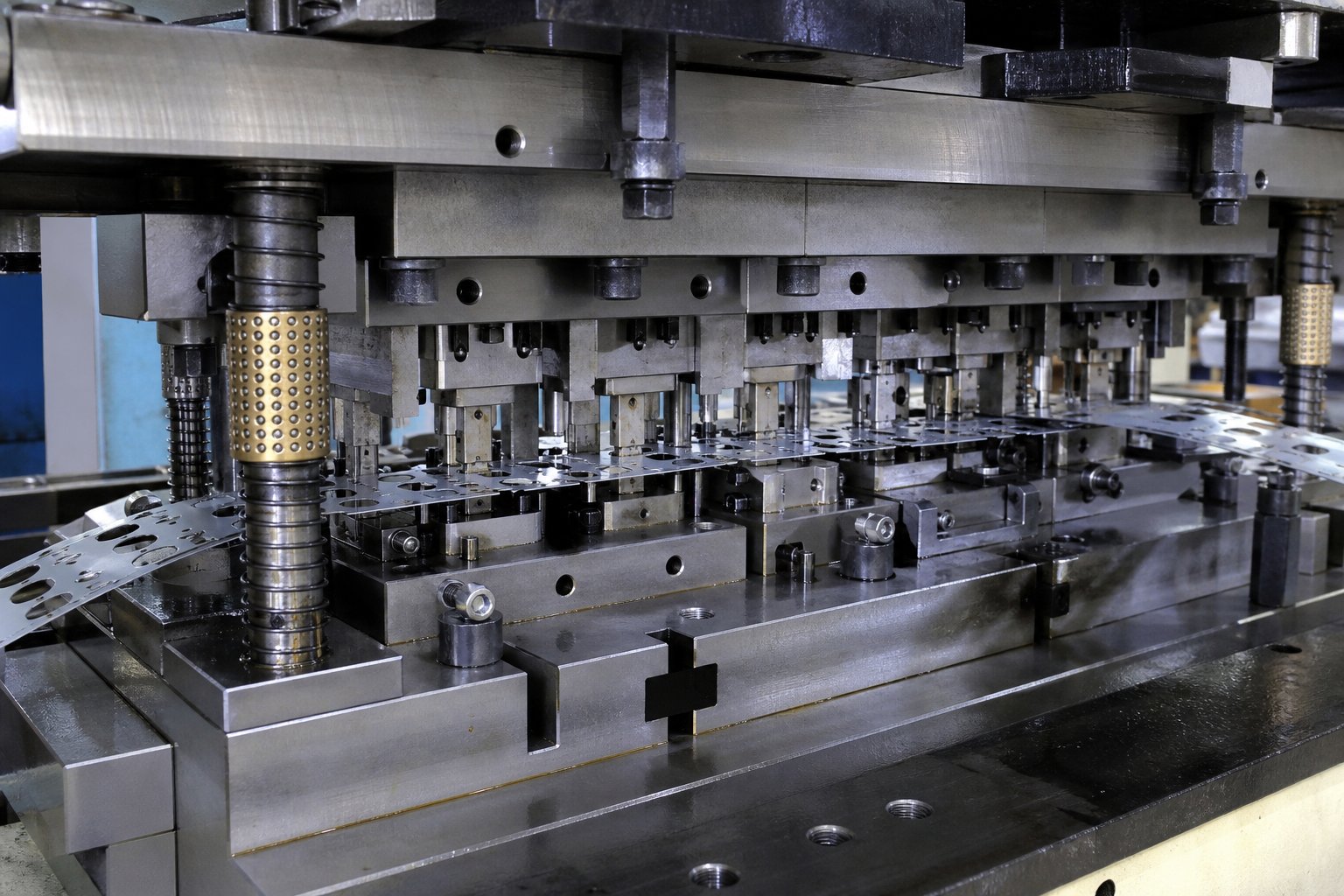

Progressiv shtamplash qolipining ta'rifi

Oddiy qilib aytganda, progressiv matritsa bosqichma-bosqich qismni quradi. Yassi metall lasan asbobga kiradi va har bir stantsiya chiziq ustidagi ishning bir bosqichini yakunlaydi. Materiallar oxirgi stantsiyaga etib borgunga qadar, tugallangan komponent tashuvchi chiziqdan ajratiladi va yig'iladi. "Progressiv" so'zi nima sodir bo'lishini aniq tasvirlaydi: metall qolipdan, stantsiyadan stantsiyadan o'tib, har bir qadam oxirgisida joylashgan. Ushbu yondashuv murakkab geometriyalarni bir marta urishdan ko'ra asta-sekin shakllantirishga imkon beradi, bu esa materialning kuchlanishini past va o'lchov aniqligini yuqori darajada ushlab turadi.

U boshqa shtamplash qoliplaridan qanday farq qiladi

Tasavvur qiling-a, sizga uchta teshikli tekis yuvish kerak. Murakkab matritsa barcha uchta teshikni teshib, tashqi profilni bir marta bosish zarbasida - tez va aniq kesib tashlashi mumkin, lekin oddiyroq shakllardagi bir{2}} tekislik operatsiyalari bilan cheklangan. Transfer qoliplarini shtamplash boshqa yo'lni oladi: avval alohida blankalar kesiladi, so'ngra mexanik tutqichlar har bir bo'lakni shakllantirish va tugatish uchun mustaqil stantsiyalar o'rtasida jismoniy harakat qiladi. Progressiv shtamplash ushbu yondashuvlar o'rtasida joylashgan bo'lib, murakkab ko'p{5}}operatsion qismlarni hech qachon asbobdan ajratmasdan boshqaradi.

Nima uchun progressiv oʻlimlar yuqori-ishlab chiqarish hajmida ustunlik qiladi

Asosiy qiymat taklifi uchta narsaga tushadi. Birinchidan, operatsiyalar o'rtasida qismlarga ishlov berishni yo'q qilish operatorning o'zgaruvchanligini yo'q qiladi va aylanish vaqtini qisqartiradi. Ikkinchidan, uzluksiz lasan{2}}bosib ishlab chiqarish pressning to'xtamasdan ishlashini anglatadi - va minimal mehnat sarfi bilan soatiga minglab bir xil qismlarni ishlab chiqaradi. Uchinchidan, millionlab tsikllar bo'ylab takrorlanuvchanlik millioninchi qismning o'lchov jihatidan birinchisiga o'xshashligini ta'minlaydi. Murakkab shtamplash oddiy tekis qismlar uchun yaxshi ishlaydi va o'tkazgichli shtamplash katta o'lchamli geometriyalarni boshqaradi, lekin hech biri progressiv shtamplar o'lchov bo'yicha etkazib beradigan o'tkazuvchanlik -murakkablik nisbatiga mos kelmaydi. Asboblar katta hajmlarda amortizatsiya qilingandan so'ng, har bir qism narxi-material, mashina vaqti va mehnat jamlanganda bir sentning ulushiga tushadi.

Biroq, bu samaradorlik butunlay chiziq matritsadan - qanday o'tishiga va yo'lda har bir stantsiyada nima sodir bo'lishiga bog'liq.

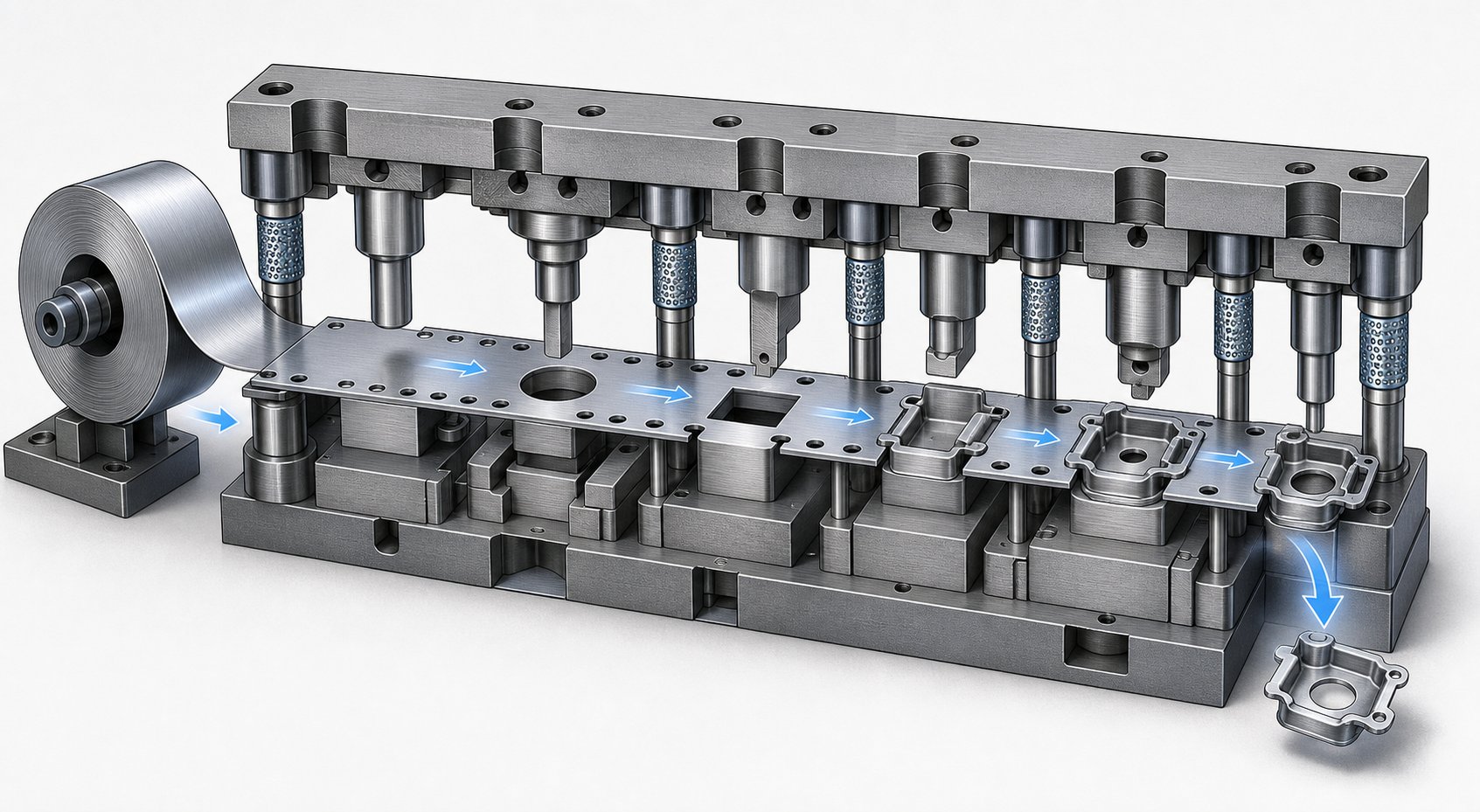

Stripning rivojlanish jarayoni bosqichma-bosqich qanday ishlaydi

Ichkarida progressiv matritsa o'rnatilganda shtamplash pressi qanday ishlaydi? Metall lentani g‘altakdan bo‘shatib, pressga o‘tkazib, bir necha soniyadan so‘ng tayyor qismlar oqimi sifatida - paydo bo‘layotganini tasavvur qiling, buning hammasi tasmaga inson qo‘li tegmaydi.Progressiv shtamplash jarayoniYassi stokni bir vaqtning o'zida murakkab komponentlarga aylantirish uchun lasan oziqlantiruvchi, press ram va qolip stantsiyalari o'rtasidagi aniq sinxronizatsiyaga tayanadi.

Bobinli besleme va chiziqli kirish

Hammasi ochuvchidan boshlanadi. Yassi metall lavha - po'lat, alyuminiy, mis yoki guruch - mandrelga o'tirib, lasan to'plamidagi tabiiy egrilikni olib tashlaydigan tekislagichga o'raladi. U yerdan servo oziqlantiruvchi tasmani ushlaydi va har bir bosish zarbasida uni matritsaga belgilangan masofaga olib boradi. Bu masofa uzatish balandligi deb ataladi va u asbob ichidagi stansiya-to-boʻsh masofaga toʻliq mos keladi. Agar balandlik millimetrning bir qismiga ham o'chirilgan bo'lsa, quyi oqimdagi har bir operatsiya noto'g'ri joyga tushadi. Oziqlantiruvchi chiziqni faqat press rampasi tushganda bo'shatadi, shuning uchun material shakllantirish vaqtida qulflangan holatda qoladi. Oziqlantiruvchi vaqt va bosish aylanishi o'rtasidagi bu qattiq sinxronizatsiya progressiv shtamplash jarayonini pozitsion siljishsiz tezlikda ishlashini ta'minlaydi.

Uchuvchi teshiklari va Stripni ro'yxatdan o'tkazish

Servo oziqlantiruvchilar aniq, lekin mukammal emas. Termal kengayish, materialning o'zgarishi va mexanik o'yin minglab zarbalar davomida mikro-xatolarni keltirib chiqaradi. Bu erda uchuvchi pinlar kiradi. Birinchi stantsiya odatda chiziq chetiga yaqin kichik dumaloq teshiklarni teshadi - bular uchuvchi teshiklardir. Har bir keyingi stansiyada, qo'chqor pastki o'lik markazga etib borishdan oldin, konusli uchuvchi pinlar bu teshiklarga tushib, chiziqni aniq tekislash uchun tortadi. Siz uchuvchi teshiklarni butun o'lim jarayoni uchun ma'lumotnoma sifatida o'ylashingiz mumkin. Ularsiz joylashuv xatoliklari stansiyadan keyingi stansiyalarni birlashtirib, noto‘g‘ri moslashtirilgan funksiyalarga ega va -tolerantlik o‘lchamlaridan-bo‘lgan qismlarni hosil qiladi. Ularning joylashishi -, odatda, chiziqning bir yoki ikkala cheti boʻylab - qism geometriyasiga xalaqit bermasdan, maksimal roʻyxatga olish qattiqligini taʼminlash uchun loyihalash vaqtida hisoblanadi.

Ketma-ket operatsiyalar va tashuvchi chiziq

Ip matritsa bo'ylab harakatlanar ekan, har bir stantsiya o'ziga yuklangan operatsiyani bajaradi: bu yerdagi tirqishni teshib, u erda yorliqni egib, keyingi to'xtash joyida kanal hosil qiladi. Ushbu sayohat davomida-amalga oshirilayotgan-qism tashuvchi chiziq deb ataladigan tor material tarmog‘i orqali jismonan chiziq bilan bog‘langan bo‘lib qoladi. Tasavvur qiling-a, film tasmasini tasavvur qiling-a, unda har bir kadr boshqa yakunlanish bosqichidagi qismdir - hammasi bir xil lentaga biriktirilgan. Tashuvchi hamma narsani bir tekisda ushlab turadi, shakllantiruvchi kuchlarni o'zlashtiradi va qismlarni robotli tutqichlar yoki qo'lda ishlov berishsiz tashiydi. Faqat oxirgi stantsiyada kesuvchi zımba tayyor komponentni tashuvchidan uzib, uni yig'ish qutisiga yoki konveyerga tashlaydi. Qolgan skelet - tashuvchi toʻr va har qanday teshilgan shilimshiqlar - qayta ishlanadigan parcha sifatida qolipning orqa qismidan chiqadi.

Tezlik va zarba dinamikasini bosing

Progressiv shtamplash mashinasi qismlarning murakkabligi, material qalinligi va asbobdagi stantsiyalar soniga qarab daqiqada 100 dan 1500 dan ortiq zarbalar oralig'ida aylanishi mumkin. Sayoz shakllar va yupqa materiallarga ega sodda geometriyalar ushbu diapazonning yuqori qismida ishlaydi, chuqur chizish, qattiq egilish yoki tanga tikish operatsiyalarini talab qiladigan qismlar materialning yorilishsiz oqishi uchun sekinroq aylanishni talab qiladi. Har bir zarba bir xil mexanik ketma-ketlikka amal qiladi:

1. Qo'chqor yuqori o'lik nuqtada turganda, oziqlantiruvchi chiziqni bir qadam oldinga siljitadi.
2. Uchuvchi pinlar chiziqni bog'lab, har qanday besleme xatosini va qulflash holatini tuzatadi.
3. Qo'chqor tushadi va barcha stantsiyalar bir vaqtning o'zida o'z operatsiyalarini bajaradi.
4. Qo'chqor orqaga tortiladi, striptizchilar chiziqni zarbdan ozod qiladi va ko'taruvchilar chiziqni pastki qolip detallari ustida ko'taradi.
5. Tayyor qism kesish stantsiyasida ajralib chiqadi va chiqariladi.
6. Tsikl takrorlanadi.

Bir daqiqada 400 zarbada bu ketma-ketlik 150 millisekundda sodir bo'ladi. Bu tezlik progressiv shtamplashni yuqori -hajmli qismlar - uchun iqtisodiy jihatdan engib bo'lmaydigan qiladi, ammo bu matritsaning har bir elementi mutlaq aniqlik bilan ishlab chiqilishi kerakligini anglatadi. Stripning joylashuvi, stantsiyalar ketma-ketligi va materialning xatti-harakati dizaynning ishlab chiqarish tezligida ishonchli ishlashiga ta'sir qiladi, buning uchun dizayn tamoyillari o'ynaydi.

Muhandislar bilishi kerak bo'lgan progressiv qolipni loyihalash tamoyillari

Stripning joylashuvi, stantsiyalar soni, ishlash ketma-ketligi - bu qarorlar po'lat kesishdan ancha oldin qulflangan. Progressiv qolip dizayni - bu qism geometriyasi ishlab chiqarish haqiqatiga mos keladigan joy va muhandislik qarori asbob millionlab tsikllar davomida ishonchli ishlashini yoki birinchi kundan boshlab parvarishlash bosh og'rig'iga aylanishini aniqlaydi. Qiyinchilik juda oddiy: tayyor qism shaklini orqaga tekis chiziqqa aylantiring, so'ngra har bir o'zgartirish bosqichini to'g'ri tartibda to'g'ri oraliq bilan rejalashtiring. Oddiy eshitiladi. Amalda, u materiallardan foydalanish bo'yicha puxta rejalashtirishni, mantiqiy va strukturaviy cheklovlarni shakllantirishni talab qiladi.

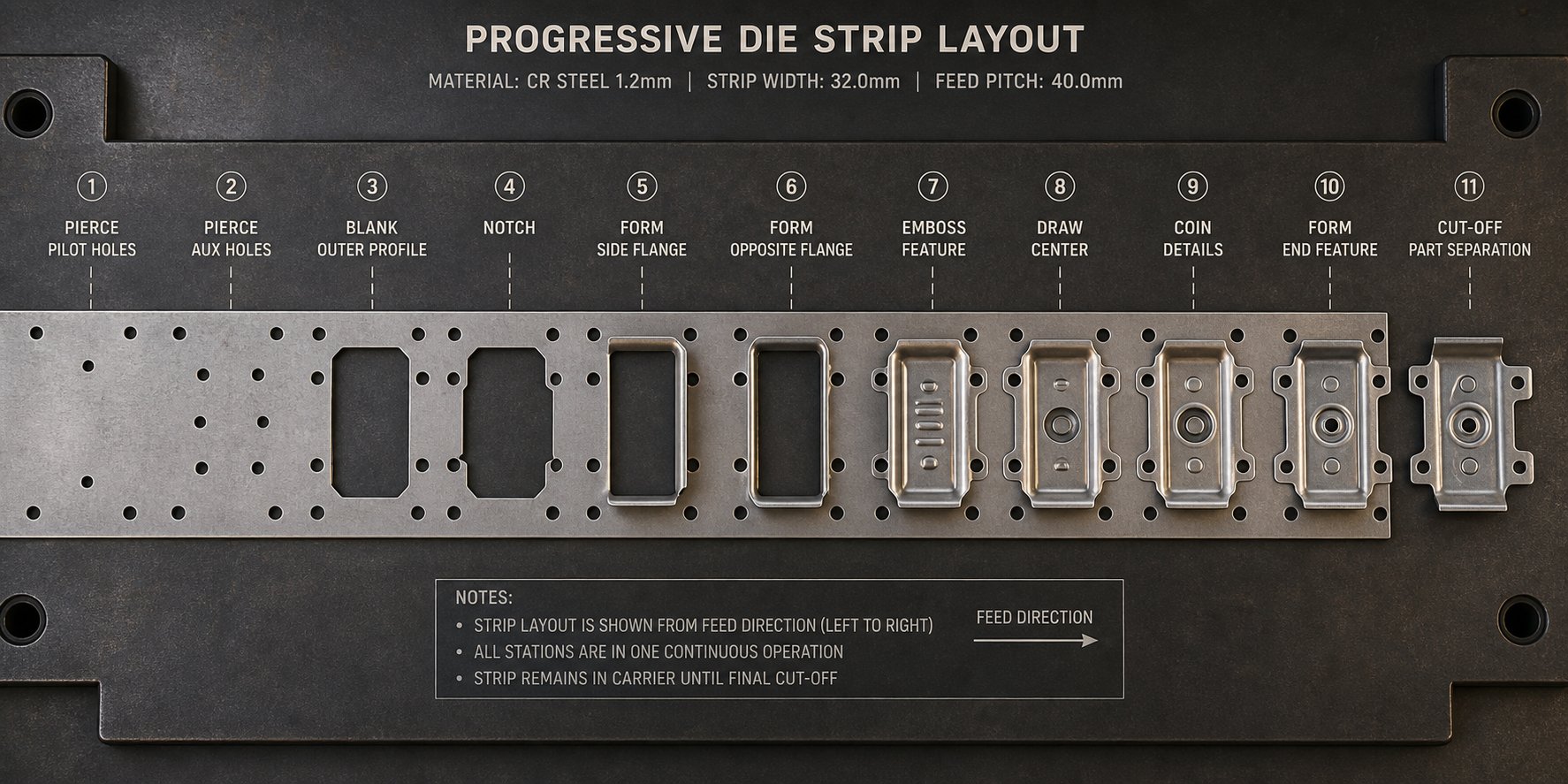

Chiziq tartibini rejalashtirish va materiallardan foydalanish

Chiziq tartibi keyingi barcha narsalarning rejasidir. Muhandislar barcha kerakli operatsiyalar uchun etarli joy qoldirib, parchalanishni minimallashtirish uchun chiziqdagi qismni qanday yo'naltirishni hal qilishdan boshlaydilar. Siz 15 gradusga burilgan qism qo‘shnisiga nisbatan mahkamroq joylashishini, materialni tejashini - ko‘rasiz, lekin bu burchak orientatsiyasi muvozanatsiz kesish kuchlarini va murakkabroq qolip tuzilishini keltirib chiqarishi mumkin. Har bir tartib qarori bunday savdoni-o‘z ichiga oladi.

Asosiy o'zgaruvchilar orasida tashuvchi chiziq kengligi, qismlar orasidagi ko'prik qalinligi va umumiy chiziq kengligi kiradi. Keng qabul qilingan qoida ko'prikning minimal qalinligini materialni saqlash uchun etarlicha yupqa - material qalinligidan 1,25 dan 1,5 baravargacha, oziqlantirish paytida burish yoki tiqilib qolishning oldini olish uchun etarlicha qalin qilib o'rnatadi. Materiallardan foydalanish bo'yicha sanoat mezonlari 75% yoki undan yuqoriroqni ko'zda tutadi, ya'ni sotib olingan rulonning kamida to'rtdan uch-bo'lagi hurda emas, balki tayyor qismlarga aylanadi. Qismning yo'nalishi, joylashtirish burchagi va tashuvchining dizayni - bularning barchasi to'g'ridan-to'g'ri maqsadni urganingiz yoki etishmasligingizga ta'sir qiladi.

Umumiy joylashtirish strategiyalariga bitta-birinchi qatorli-oʻtish (oddiy, ammo kamroq foydalanish), burchakli joylashtirish (tartibsiz shakllar uchun materiallarni tejash) va qolgan materialdagi qismlarga shtamplash uchun chiziq ikki-materialdan ikki marta oʻtkaziladigan ikkita oʻtish sxemasi kiradi. Progressiv shtamplash qolipi dizayni shu yerda boshlanadi - tartib noto‘g‘ri bo‘ladi va hech qanday quyi oqim muhandislik ko‘p-million qismli ish bo‘yicha isrof qilingan materialni qoplamaydi.

Stantsiyalarni ketma-ketlashtirish mantiqi

Nima uchun pirsing har doim egilishdan oldin keladi? Tasavvur qiling-a, dumaloq teshikni teshib, keyin uning yonida 90 graduslik gardish hosil qiling. Agar siz avval egilib qolsangiz, materialning siljishi teshikni ovalga aylantiradi. Ketma-ketlik muhim, chunki har bir operatsiya chiziqning geometriyasi va kuchlanish holatini o'zgartiradi, bu esa keyingi hamma narsaga ta'sir qiladi.

Shtamplash dizayni bo'yicha umumiy qarorlar tizimi izchil mantiqqa amal qiladi:

1. Uchuvchi teshiklar birinchi navbatda - bu barcha keyingi stansiyalar uchun ma'lumotlar bazasini o'rnatadi.
2. Ip hali ham tekis va toʻliq quvvatlangan holatda boʻlganda, keyingi - teshik, teshik va funksiyalarni ichki teshish.
3. Teshiklar tugallangandan so'ng, shakllantirish va bükme operatsiyalari - bo'yicha bajariladi, material muhim xususiyatlarni buzmasdan shakllantirilishi mumkin.
4. Zarur bo'lganda - tanga yasash yoki bo'rttirma qilish yuqori{1}}bosimdagi bu operatsiyalar allaqachon shakllangan geometriyada-kalinlik yoki sirt tafsilotlarini aniqlaydi.
5. Oxirgi - kesib, tayyor qism har bir operatsiya tugagandan keyingina tashuvchi tasmadan ajratiladi.

Ushbu ketma-ketlik har bir bosqichda xususiyat aniqligini himoya qiladi. Yassi materialga pirsing toza qirralar va aniq teshik joylarini beradi. Pirsingdan keyin shakllantirish teshikning buzilishidan qochadi. Va oxirida kesish tashuvchining har bir operatsiya davomida qismni qo'llab-quvvatlashini ta'minlaydi va birinchi stantsiyadan oxirgi stantsiyagacha chiziq ro'yxatini saqlab qoladi.

Qism geometriyasidan stansiya sonini aniqlash

Progressiv matritsaga nechta stantsiya kerak? Javob qismning o'zida yashaydi. Har bir alohida xususiyat yoki shakllantirish operatsiyasi odatda o'zining maxsus stantsiyasini talab qiladi. Ikki teshikli va bitta egilishli oddiy qavs uchun besh yoki oltita stantsiya kerak bo'lishi mumkin (uchuvchi teshiklar, pirsing, egilish, kesish, ortiqcha bo'sh stantsiyalar). Bir nechta egilishlari, bo'rttirma xususiyatlari va qattiq{3}}tolerantlikli aloqa yuzalariga ega bo'lgan murakkab elektr ulagichi 15 dan 25 gacha stantsiyani talab qilishi mumkin.

Muhandislar ikkita raqobatdosh bosimni muvozanatlashtiradi. Kamroq stansiyalar qisqaroq, arzonroq matritsani anglatadi -, lekin har bir stantsiya ko'proq ish qilishi kerak, bu esa jiddiylik va asbob kuchlanishini oshiradi. Ko'proq stantsiyalar ishni asta-sekin qadamlar bo'ylab tarqatadi, asbobning ishlash muddatini uzaytiradi va uzoqroq, qimmatroq matritsa evaziga qismlar sifatini yaxshilaydi. Bu yerda metall shtamplash qolipini loyihalash qarorlari asbob-uskuna investitsiyalari va uzoq muddatli texnik xizmat ko'rsatish xarajatlariga bevosita ta'sir qiladi.

Stantsiyalar sonini oshiradigan omillarga quyidagilar kiradi:

• Alohida shakllantirish bosqichlarini talab qiladigan turli yo'nalishlarda bir nechta burmalar
• Yirtilishining oldini olish uchun asta-sekin shakllanishi kerak bo'lgan chuqur chizmalar
• Qattiq toleranslar, o'lchamlarni yaxshilash uchun tanga ishlab chiqarish stantsiyalarini talab qiladi
• Bitta zımbada kesib bo'lmaydigan murakkab trim profillari
• Og'ir operatsiyalar o'rtasida strukturaning mustahkamligi va chiziq barqarorligi uchun qo'shilgan bo'sh stansiyalar

Uchuvchi teshiklarni joylashtirish strategiyasi, shuningdek, chiziq kengligi va aniqlik talablari asosida o'zgaradi. Tor chiziqlar odatda bir chekka bo'ylab bir qator uchuvchi teshiklardan foydalanadi. Kengroq chiziqlar - yoki qattiqroq joylashish aniqligini talab qiluvchi qismlar - ikkala chetidagi uchuvchi teshiklardan foyda ko‘radi, bu esa ro‘yxatga olish qattiqligini ikki baravar oshiradi va oziqlantirish vaqtida chiziqning burilishini kamaytiradi.

Zamonaviy ilg'or dizayn dasturiy ta'minoti bu qarorlarni keskin tezlashtiradi. Parametrik 3D modellashtirish va chekli elementlar simulyatsiyasiga ega platformalar muhandislarga o'nlab stantsiyalar ketma-ketligi va joylashuv konfiguratsiyasini virtual ravishda sinab ko'rishga imkon beradi, har qanday jismoniy asboblar mavjud bo'lgunga qadar material oqimini, yupqalashini va orqaga qaytishini bashorat qiladi. Bir paytlar bir nechta qimmat sinov iteratsiyasini talab qiladigan narsa endi ekranda tasdiqlanishi mumkin, bu esa bosma qavatda emas, balki dizayn bosqichida yuzaga kelishi mumkin bo'lgan nosozliklarni aniqlaydi. Ilg'or matritsa asboblariga -simulyatsiyaga asoslangan ushbu yondashuv ishlab chiqish vaqtini qisqartiradi, qayta ishlashni minimallashtiradi va birinchi qurilmadan yanada mustahkamroq asboblarni ishlab chiqaradi.

Dizayn tamoyillari sahnani belgilaydi, lekin haqiqiy murakkablik har bir alohida stansiya - ichida yashaydi, bu erda zarb geometriyasi, bo'shliqni hisoblash va shakllantirish mexanikasi qismning to'g'ri chiqishi yoki parchalanishini aniqlaydi.

Station-boʻyicha-Progressiv Die ichidagi stansiya operatsiyalari

Progressiv matritsadagi har bir stantsiya bitta vazifaga ega - va u bu vazifani millionlab tsikllarda bir xil tarzda bajarishi kerak. Zımba geometriyasi, shakllanish burchagi, bo'shliqqa chidamlilik: bu tafsilotlar stantsiya mos keladigan qismlarni ishlab chiqarishini yoki parchalanishini aniqlaydi. Bu yerda har bir stantsiya turi aslida nima qiladi, u umumiy ketma-ketlikka qanday mos keladi va qanday dizayn omillari ishonchli ishlashini ta'minlaydi.

Pirsing va o'chirish stantsiyalari

Pirsing ichki xususiyatlarni - teshiklar, tirqishlar, chuqurchalar - tasma orqali mos keladigan matritsa teshigiga surtish orqali hosil qiladi. Slug (olib tashlangan bo'lak) qolip bloki orqali tushadi va chiziq kerakli ochilishni saqlab qoladi. Bo'shatish asosan teskari: zımba qismning tashqi profilini kesadi va uning ichiga tushgan qism tayyor komponentga aylanadi.

Ikkala operatsiya ham to'g'ri zımba va qolipni tozalashga bog'liq. Bu bo'shliq zımbaning kesish qirrasi va qolip tugmachasining kesish qirrasi orasidagi bo'shliq bo'lib, u bilan ifodalanadi.har tomondan material qalinligining foizi. Standart tavsiya har tomondan taxminan 10% dan boshlanadi, ammo zanglamaydigan po'lat kabi qattiqroq materiallarga ko'proq (15-20% gacha), alyuminiy kabi yumshoq metallar esa kamroq ishlaydi. Buni noto'g'ri qabul qiling, shunda siz haddan tashqari burmalar, qo'pol kesish yuzalarini yoki zarbning muddatidan oldin eskirishini ko'rasiz. Optimallashtirilgan bo'shliq bilan ishlab chiqilgan asboblar zımbaları toza qirralarni hosil qiladi, bu ko'pincha ikkilamchi chakalaklarni butunlay yo'q qiladi.

Nega tozalash juda muhim? To'g'ri oraliq ishlov beriladigan qismning yuqori va pastki qismidagi sinish tekisliklarini tekislaydi, bu esa toza kesish oralig'ini yaratadi. Juda qattiq va siz bosish kuchiga bo'lgan talabni oshirib, asbobning aşınmasını tezlashtirasiz. Juda bo'shashgan va kesilgan qirrasi og'ir burmalar va ag'darish hosil qiladi, bu qismning mos kelishini buzadi.

Bükme, shakllantirish va chizish stantsiyalari

Bükme stantsiyalari burchakli xususiyatlarni - 90-gradus gardish, Z-bukish, qirrali qirrani yaratadi. Zımba materialni matritsa blokidagi V yoki U{8}}shaklidagi bo'shliqqa suradi va material asbob geometriyasiga mos keladi. To'g'ridan-to'g'ri eshitiladi, lekin har bir egilish orqaga qaytishni xohlaydi. Metall hosil bo'lishidan oldin elastik bo'ladi, shuning uchun zımba tortilgandan keyin uning qismi biroz ochilishga harakat qiladi. Muhandislar haddan tashqari egilish orqali kompensatsiya qilishdi - zımba burchagini nishondan 2 dan 4 gradus oshib o'tib, shuning uchun qism o'z joyiga bo'shashadi.

Shakllantirish stantsiyalari oddiy burchaklardan tashqariga chiqadi. Ular boshqariladigan materiallar oqimi orqali murakkab 3D shakllarni ishlab chiqaradi: qovurg'alar, panjurlar, nayzalar yoki material bir vaqtning o'zida cho'zilgan va siqilgan kanal qismlari. Ushbu stantsiyalar oddiy burmalarga qaraganda ko'proq press tonajini talab qiladi va ko'pincha yorilishning oldini olish uchun zımba kiritish tezligini qattiqroq nazorat qilishni talab qiladi.

Chizish stantsiyalari materialni bo'shliqqa tortish orqali kosa shaklidagi yoki chuqurchaga{0}}o'rnatilgan xususiyatlarni yaratadi. Ip zımba radiusi bo'ylab cho'zilganda yupqalashadi va agar tortishish nisbati bir qadam uchun juda agressiv bo'lsa, muhandislar operatsiyani bir nechta progressiv tortish stantsiyalari bo'ylab taqsimlaydilar. Har bir qadam shaklni bosqichma-bosqich chuqurlashtiradi, bu radiusda yirtish xavfini kamaytiradi.

Tanga chiqarish va bo'rttirma stansiyalari

Tanga ishlab chiqarish mahalliylashtirilgan hududga haddan tashqari bosim kuchini qo'llaydi, materialni aniq qalinlik yoki sirt profiliga plastik deformatsiya qiladi. Tasavvur qiling-a, chiziqning bir qismini tekis yoki konturli zımba yuzlari orasiga asbobning har bir detaliga oqib tushguncha siqib qo'ying. Natijada, aniq boshqariladigan o'lcham - ko'pincha bir necha mikron - ichida saqlanadi va silliq, ishchi{4}}qattiqlashtirilgan sirt hosil bo'ladi. Ushbu operatsiyani bajarish uchun kesish yoki egilishdan ko'ra kvadrat millimetr uchun sezilarli darajada yuqori bosma tonnaji talab qilinadi, shuning uchun tanga stantsiyalari press to'shagi bo'ylab kuchlarni muvozanatlash uchun shtamplash qolipiga ehtiyotkorlik bilan joylashtirilgan.

Bo'rttirma bog'liq, ammo bosimda engilroq. U ko'tarilgan yoki chuqurlashtirilgan naqshlarni - logotiplar, matnlar, qattiqlashtiruvchi qovurg'alar yoki funktsional sirt teksturalarini - material qalinligi bo'ylab to'liq siqmasdan yaratadi. Agar tanga zarb qilish materialning haqiqiy qalinligini o'zgartirsa, bo'rttirma uni shaklga o'zgartiradi va asl o'lchagichni qarama-qarshi tomonda saqlaydi.

Kesish va qismlarni ajratish

Oxirgi stantsiya tayyor komponentni tashuvchi chiziqdan ajratadi. Bu oddiy kesish operatsiyasi kabi ko'rinadi, lekin kesish geometriyasi ikkala qismning qirrasi sifatiga va qolip barqarorligiga ta'sir qiladi. Umumiy yondashuvlarga quyidagilar kiradi:

• To'g'ridan-to'g'ri kesish- tashuvchi bo'ylab perpendikulyar kesish, qismning tekis chetini hosil qiladi
• Burchakli kesish- kesish burchak ostida harakatlanib, lahzali kuchni kamaytiradi va silliqroq qirra hosil qiladi
• Tablarni ajratish- qism kichik yorliqlar bilan biriktirilgan holda qoladi, so‘nggi zarba ularni ushlamaguncha, bu qism profili oldingi stantsiyalarda kesilgan bo‘lsa foydali bo‘ladi.

Kesilgandan so'ng, qismlar qolip orqali qutiga tushadi, konveyerga chiqadi yoki havo oqimi bilan tozalanadi. Tashuvchi skeleti - endi teshilgan{2}}to‘r - matritsaning orqa qismidan qayta ishlanadigan qoldiq sifatida chiqib ketadi.

Agar geometriya ruxsat bergan bo'lsa, qo'shma operatsiyalar bir stantsiya ichida bir nechta kesmalar yoki shakllarni birlashtiradi. Pirsing stantsiyasi bir vaqtning o'zida to'rtta teshik ochishi mumkin yoki trim stantsiyasi bir zarbada ikkita profil qismini kesishi mumkin. Bu umumiy stansiyalar sonini kamaytiradi va matritsani ixcham saqlaydi, garchi bu alohida stansiya ichidagi zarba yukini va murakkabligini oshiradi.

Ushbu operatsiyalarning har biri material bilan har xil tarzda o'zaro ta'sir qiladi - uni cho'zish, siqish, kesish yoki yangi shakllarga oqish. Materialning o'ziga xos xususiyatlari har bir stantsiya qanchalik agressiv ishlashini va berilgan geometriyaga muvaffaqiyatsizlikka erishish uchun qancha stantsiya kerakligini belgilaydi. Moddiy xatti-harakatlar va shtamplash qobiliyati o'rtasidagi bog'liqlik keyingi muhandislik qarorlari to'plamini boshlaydi.

Materialni tanlash va don yo'nalishini hisobga olish

Metall shtamplash qolipi faqat u ishlaydigan material kabi yaxshi ishlashi mumkin. Har xil qotishmalarda ishlaydigan ikkita bir xil progressiv asboblar juda boshqacha harakat qiladi - biri daqiqada 600 zarbada g'o'ng'irlashi mumkin, ikkinchisi esa 200 tezlikda qismlarni yorib yuborishi mumkin. To'g'ri progressiv shtamplash materiallarini tanlash shunchaki xarid qarori emas; u stansiyalar sonini, bosish tezligini, asboblarning eskirish tezligini va oxir-oqibat qism narxini shakllantiradi.

Umumiy materiallar va ularning shtamplash xususiyatlari

Har bir metall oilasi progressiv metall shtamplash uchun o'ziga xos xatti-harakatlarni keltirib chiqaradi. Matbuot maydonchasida eng keng tarqalgan tanlovlar qanday amalga oshiriladi:

Past-karbonli po'lat(C1008, C1010, C1018) sanoatning ishchi kuchi hisoblanadi. Yuqori cho'zilish, bashorat qilinadigan orqaga qaytish va asboblarning past eskirishi uni qavslar, kliplar va strukturaviy komponentlar uchun odatiy holga keltiradi. Karbonli po'latdan yasalgan progressiv shtamplash yuqori tezlikda ishonchli ishlaydi va material minimal stansiyadan-stansiyaga{6}}agarchilik bilan shakllantirish, teshish va egilishni qabul qiladi. Zarur bo'lganda korroziyaga chidamliligini oshirish uchun shtamplashdan keyin rux yoki nikel qoplamasi qo'shilishi mumkin.

Zanglamaydigan po'lat(300 va 400 seriyali) korroziyaga chidamliligi va mustahkamligini ta'minlaydi, lekin u -formalash jarayonida tez qattiqlashadi. Har bir egilish yoki chizish deformatsiyalangan zonada materialning qattiqligini oshiradi, ya'ni keyingi operatsiyalar asl lasanga qaraganda qattiqroq zaxiraga duch keladi. Natija: zanglamaydigan qismlar odatda yumshoqroq qadamlar bilan ko'proq shakllantirish stantsiyalarini talab qiladi va asbob po'latlari tezlashtirilgan aşınmaya qarshi turish uchun qiyinroq bo'lishi kerak.

alyuminiy(3003, 5052, 6061) engil va shakllanuvchan, lekin u o'tga moyil bo'ladi -, ya'ni yumshoq material zımba va matritsa yuzalariga surilib, keyingi qismlarga tegadigan cho'kindilarni hosil qiladi. To'g'ri moylash va jilolangan asbob sirtlari muhim ahamiyatga ega. Oddiy geometriyalar uchun matbuot tezligi yuqori bo'lishi mumkin, ammo chuqur chizmalar material oqimini ehtiyotkorlik bilan boshqarishni talab qiladi.

Guruch va mismukammal shakllanish va elektr o'tkazuvchanligini ta'minlab, ularni terminallar, kontaktlar va ulagichlar uchun standart qiladi. Guruchli progressiv shtamplash minimal orqaga qaytish bilan toza ishlaydi va elektr ilovalari talab qiladigan izchil aloqa geometriyalarini ishlab chiqaradi. Mis yumshoqroq bo'lib, o'tkazuvchanlik asosiy talab bo'lgan yupqa{2}}o'lchov komponentlarini murakkab progressiv metall shtamplash uchun idealdir.

Don yo'nalishi va uning qismlari sifati

Po'lat varaqni ko'rganingizda, u har tomondan bir xil ko'rinadi. Yo'q unaqa emas. Tegirmonda prokat paytida metallning kristalli tuzilishi prokat yo'nalishi bo'ylab cho'ziladi va yog'och doniga o'xshash don yo'nalishini hosil qiladi. Uzunligi - bo'ylab - donaga parallel egilish don chegaralarida stressni jamlaydi va yorilish xavfini keskin oshiradi. Donga perpendikulyar egilish kristall strukturasi bo'ylab deformatsiyani tarqatadi, bu esa nosozliklarsiz qattiqroq radiuslarga imkon beradi.

Nima uchun bu chiziq tartibi uchun muhim? Tasavvur qiling-a, bir qismni ikkita eksa - bo'ylab bir chiziq bo'ylab, ikkinchisi esa uning bo'ylab egilishi kerak. Ip lasandan oziqlanadi, shuning uchun aylanish yo'nalishi besleme yo'nalishi bilan mos keladi. Agar bitta egilish o'qi donga parallel bo'lsa, muhandislar yo kompensatsiya qilish uchun egilish radiusini oshirishlari yoki chiziqdagi qismni qayta yo'naltirishlari kerak, shunda muhim burmalar donni perpendikulyar ravishda kesib o'tadi. Ko'p yo'nalishda egilgan qismlar uchun murosali burchak (ko'pincha donga 45 daraja) har ikki o'q bo'ylab xavfni taqsimlaydi.

Ushbu cheklov to'g'ridan-to'g'ri qismning chiziq tartibida qanday joylashishiga ta'sir qiladi. Bir yo‘nalishda samarali shtamp qo‘yadigan geometriya boshqa - asbobda, bir xil bosishda, bir xil tezlikda - faqat donalarning tekislanganligi sababli doimiy ravishda yorilishi mumkin. Loyihalash jarayonida aylanish yo'nalishini e'tiborsiz qoldiradigan muhandislar ishlab chiqarish vaqtida uning uchun hurda stavkalarida to'laydilar.

Materialning qalinligi va progressiv qolipga mosligi

Progressiv shtamplash taxminan 0,1 mm dan 6 mm gacha bo'lgan amaliy qalinlik oralig'ida ishlaydi. Ushbu oynada jarayon ustunlik qiladi: bir chekkada elektron ekranlash uchun yupqa plyonkalar, ikkinchisida 6 mm ga yaqinlashadigan strukturaviy qavslar. Qalinroq materiallar jarayonni har bir oʻlchamda qattiqroq suradi - kesish va shakllantirish uchun yuqori bosish tonnaji, asbobning haddan tashqari kuchlanishini oldini olish uchun kattaroq zarb{6}}to-boʻshliqlar va materialning yorilishsiz oqishini taʼminlash uchun sekinroq urish tezligi.

6 mm dan yuqori bo'lgan progressiv qoliplar odatda o'z chegarasiga etadi. Juda qalin buyumni tekislash qiyin, stansiya oralig'i qattiq bo'lganda aniq oziqlantirish qiyin va amaliy asbob imkoniyatlaridan oshib ketadigan bosim kuchlarini talab qiladi. Bu diapazondagi qismlarga ko'chirish yoki tandem press operatsiyalari orqali yaxshiroq xizmat ko'rsatiladi, bunda alohida blankalar ko'proq bo'shliq va og'irroq ish asboblari-bo'lgan stansiyalar o'rtasida harakatlanadi. Bu ilg'or texnologiyaning muvaffaqiyatsizligi emas - bu jarayon fizikasining halol chegarasi.

Har qanday materialning progressiv qolipga yaroqliligini baholashda quyidagi xususiyatlar qolipni loyihalash qarorlariga bevosita ta'sir qiladi:

• Mustahkamlik chegarasi- kesish va shakllantirish operatsiyalari uchun kerakli press tonnajini aniqlaydi
• Uzayish foizi- materialning yorilishdan oldin qancha cho‘zilishi mumkinligini ko‘rsatadi, tortish chuqurligi va egilish zo‘ravonligini boshqaradi
• Qattiqlik- asbobning eskirish tezligiga ta'sir qiladi va asbob uchun material tanlashni belgilaydi (asbob po'lati va karbid qo'shimchalari)
• Yuzaki holati- tegirmon qoplamasi,{1}}qoplangan yoki moylangan qoliplarning har biri qolip sirtlari bilan har xil tarzda o‘zaro ta’sir qiladi, bu esa o‘tlash tendentsiyasiga va moylash ehtiyojlariga ta’sir qiladi.

Materialni to‘g‘ri tanlash quyi oqimdagi hamma narsani himoya qiladi: stansiyalar soni, asboblarning ishlash muddati, bosish tezligi va har bir-qism iqtisod. Lekin eng yaxshi material tanlovi ham ishlab chiqarish hajmlari asbob-uskuna investitsiyasini oqlagandagina o'z samarasini beradi - va bu narx-hajm nisbati progressiv shtamplash moliyaviy ma'noga ega yoki yo'q.

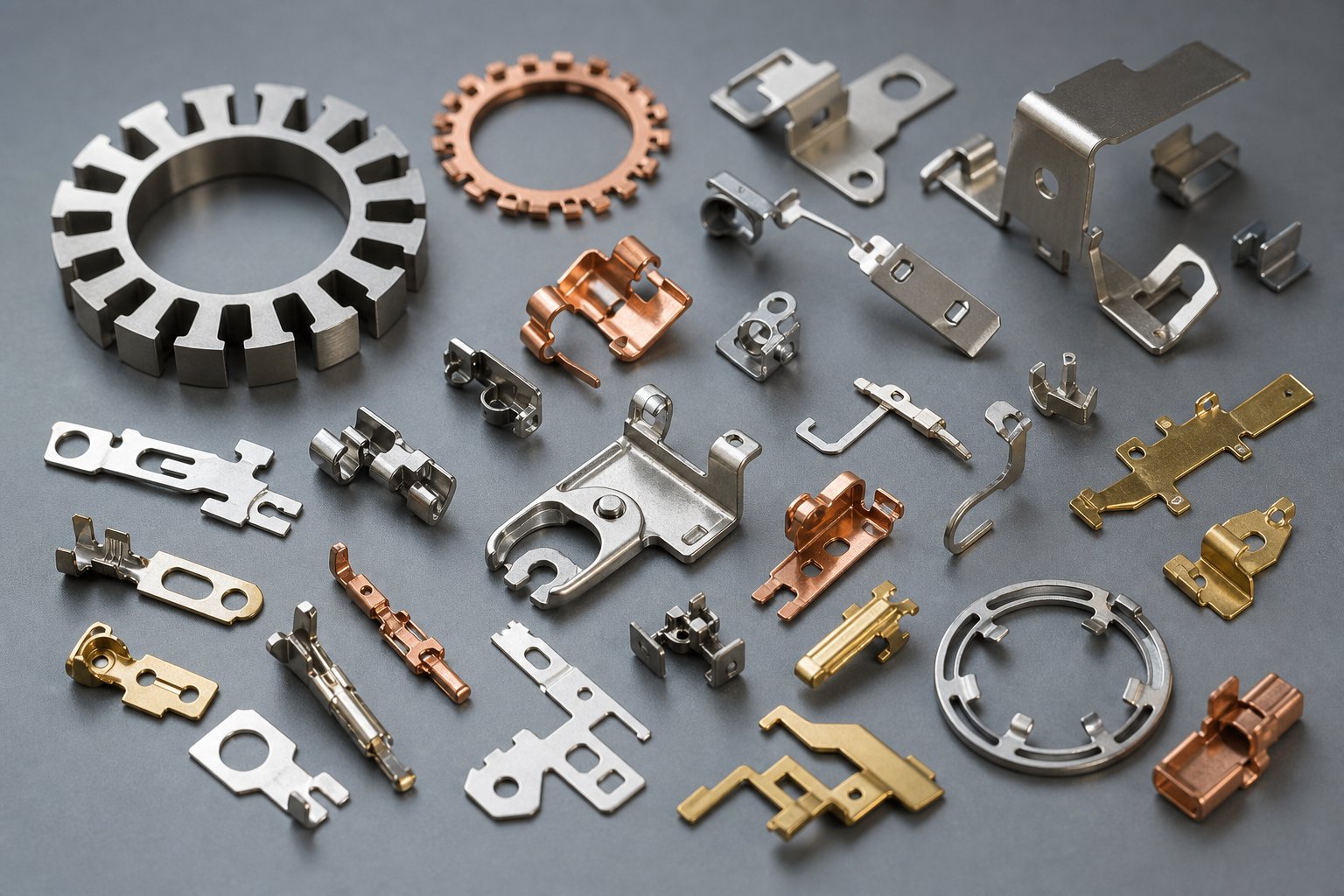

Progressiv shtamplash talabini boshqaradigan sanoat ilovalari

Materialni tanlash va qolip dizayni faqat tenglamaning yarmidir. Haqiqiy savol: qaysi sohalar aslida qattiq bardoshliklarga ega bo'lgan millionlab bir xil metall qismlarga muhtoj va nima uchun progressiv shtamplash bu ilovalarda muqobil usullardan ustun keladi? Javob oddiy hajmdan ko'ra chuqurroqdir. Har bir sektor o'ziga xos sifat standartlarini, materiallarga bo'lgan talablarni va ishlash talablarini o'z ichiga oladi, ular tabiiy ravishda progressiv shtamplash qolipi operator ta'sirisiz - mustahkamlikni ta'minlaydi, tsikldan keyin.

Avtomobil konnektorlari va konstruktiv qavslar

Bitta transport vositasini ko'rib chiqing. U yuzlab muhrlangan qavslar, qisqichlar, mahkamlagichlar va terminal konnektorlarini o'z ichiga oladi - ularning ko'pchiligi platformaning ishlash muddati davomida yiliga 10 milliondan ortiq miqdorda ishlab chiqariladi. Avtomobil shtamplash qolipi qattiq o'lchamli takroriylikni ta'minlashi kerak, chunki bu qismlar millimetrning o'ndan bir qismi muhim bo'lgan tizimlarga yig'iladi. Noto'g'ri hizalangan qavs shovqinni keltirib chiqarishi mumkin. Mos kelmaydigan bahor geometriyasi bo'lgan terminal konnektori diagnostika uchun bir necha hafta davom etadigan intervalgacha elektr nosozliklarini keltirib chiqarishi mumkin.

Progressiv shtamplash avtomobil ishlab chiqarishga mos keladi, chunki sifat tizimi buni talab qiladi. OEMlar yetkazib beruvchilarni IATF 16949 boʻyicha sertifikatlaydi, bu hujjatlashtirilgan jarayon qobiliyatini talab qiladi - odatda muhim oʻlchamlarda 1,67 yoki undan yuqori Cpk qiymatlari. Har bir qismi bir xil sharoitda qo'l aralashuvisiz shakllanadigan progressiv qolip ishlab chiqarishning o'ziga xos izchilligi ushbu statistik chegaralarga erishishni osonlashtiradi. PPAP (Ishlab chiqarish qismlarini tasdiqlash jarayoni) taqdimotlari dastlabki namunaviy ishlarga tayanadi, bu asbob ishlab chiqarish tezligida mos keladigan qismlarni ishlab chiqarishini ko'rsatadi. Yaxshi ishlab chiqilgan{7}}progressiv matritsa bu dalillarni matbuotdan to'g'ridan-to'g'ri yetkazib beradi.

Avtomobil komponentlarini bosqichma-bosqich shtamplash yuqori{0}}past qotishma po'latdan yasalgan o'rindiq romlari qavslaridan tortib zanglamaydigan po'latdan yasalgan kichik havo yostig'i sensori korpuslarigacha bo'lgan hamma narsani qamrab oladi. Umumiy mavzu - bu hajmni asoslash: bitta qolip ishlab chiqarish tezligida besh yoki olti yil ishlaganda asbob-uskunalar xarajatlari tezda amortizatsiya qilinadi.

Tibbiy qurilma komponentlari va elektr kontaktlari

Tibbiy qurilmaning progressiv shtamplashi boshqa bosim ostida ishlaydi - faqat hajm emas, balki kuzatuvchanlik va chekka sifati. Jarrohlik asboblari komponentlari, implantatsiya qilinadigan qurilma korpuslari va diagnostika uskunalari qismlari to'qimalarning shikastlanishi yoki zarrachalar bilan ifloslanishining oldini olish uchun -bo'sh qirralarni talab qiladi. Ushbu standartga erishish optimallashtirilgan zımba bo'shliqlari va sayqallangan asboblar yuzasiga ega progressiv matritsalarni loyihalashni anglatadi, bu ikkilamchi pardozlashsiz toza kesish zonalarini hosil qiladi.

316L zanglamaydigan po'lat va titan kabi biomoslashuvchan materiallar tibbiy progressiv shtamplashda keng tarqalgan bo'lib, ikkalasi ham shakllantirishda qiyinchiliklarga duch keladi. 316L ish-agressiv tarzda qattiqlashadi, bu esa yumshoqroq shakllantirish bosqichlari bilan ko'proq stantsiyalarni talab qiladi. Titan kuchli, lekin xona haroratida cheklangan egiluvchanlikka ega. Ushbu materiallar uchun progressiv matritsalar ko'pincha anomaliyalarni aniqlash uchun-qolipni sezishda o'z ichiga oladi - asbobning eskirishini yoki besleme xatosini ko'rsatadigan kuch ko'tarilishini - va mos kelmaydigan qismlarni ishlab chiqarishdan oldin chop etishni to'xtatadi. Yana bir tartibga soluvchi talab, partiyaning kuzatilishi tabiiy ravishda har bir rulon o‘zining moddiy sertifikatiga ega bo‘lgan doimiy lasan ishlab chiqarish bilan birlashadi.

Elektr kontaktlari va terminallari global miqyosda progressiv shtamplashning-eng yuqori hajmini ifodalaydi. Avtomobil simlari, maishiy elektronika va telekommunikatsiya infratuzilmasi uchun ulagichlar ishlab chiqaradigan kompaniyalar har yili fosforli bronza, berilliy mis va misdan milliardlab kontaktlarni muhrlaydi. Ishlab chiqarish tezligi daqiqada 1600 zarbaga yetganda, har bir kontakt izchil bahor kuchini va aniq aloqa geometriyasini ta'minlashi kerak. Hatto egilish burchagi yoki material qalinligidagi mikro{6}}o'zgarishlar ham elektr qarshilik va ulanish ishonchliligiga ta'sir qiladi. Ushbu qismlar uchun mo'ljallangan progressiv matritsalar yuzlab millionlarda o'lchanadigan ishlab chiqarish bosqichlari bo'ylab ortiqcha yoki minus 0,0005 dyuymga teng bardoshlikni ushlab turadi.

HVAC va maishiy elektronika ilovalari

Har qanday tijorat HVAC qurilmasi yonidan o'ting va siz issiqlik o'tkazuvchanligini maksimal darajada oshiradigan aniq panjurli naqshli minglab bir xil qanotlarga - yupqa alyuminiy chiziqlarni ko'rasiz. HVAC progressiv shtamplash bu qanotlarni haddan tashqari tezlikda ishlab chiqaradi, chunki geometriya oddiy (teshilib, panjurlar hosil qiladi) va material yupqa (ko'pincha 0,2 mm dan past). Bir daqiqada 800+ zarb bilan ishlaydigan bitta progressiv matritsa soatiga o'n minglab qanotlarni ishlab chiqarishi mumkin, bu issiqlik almashtirgichni yig'ish liniyasi talab qiladigan hajmdir.

Dvigatel laminatsiyalari yana bir yuqori hajmli progressiv shtamplash ilovasidir. Elektr dvigatel statori va rotor yadrolari har biri aniq o'lchamli va magnit spetsifikatsiyalar uchun muhrlangan kremniy po'latdan yasalgan qatlamlardan iborat -. Dvigatel laminatsiyalari uchun progressiv shtamplash afzalroqdir, chunki u tirqishning geometriyasi va tashqi diametri bo'yicha qattiq toleranslarni saqlaydi va laminatsiya qatlamlari o'rtasida elektr qisqarishini keltirib chiqaradigan burmalarni minimallashtiradi. Jarayon, shuningdek, to'g'ridan-to'g'ri har bir laminatsiyaga muhrlangan o'zaro biriktiruvchi xususiyatlarni qo'llab-quvvatlaydi, bu esa yopishtiruvchisiz-o'z-o'zidan stacking imkonini beradi.

Maishiy elektronika EMI ekranli qutilari, batareya kontaktlari, SIM-karta ushlagichlari va strukturaviy ramkalar uchun progressiv qoliplarga tayanadi. Bu qismlar o'lchov aniqligi bilan bir qatorda kosmetik sirt sifatini ham talab qiladi - telefon shassisida ko'rinadigan har qanday tirnalgan yoki qolib ketgan belgilar rad etish hisoblanadi. Bu erda jarayonning afzalligi operatorning minimal ta'siridir: matritsa o'rnatilgandan va ishga tushirilgandan so'ng, butun ishlab chiqarish jarayonida sirt sifati doimiy bo'lib qoladi.

Ushbu sektorlarning barchasida tanlov mantig'i bir xil bo'ladi: qism hajmi katta bo'lsa, geometriya ko'p stansiyalarni shakllantirishdan foyda olish uchun etarlicha murakkab-bo'ladi va operator mahoratiga tayanmasdan sifat barqaror bo'lishi kerak, progressiv shtamplash g'alaba qozonadi. kabi etkazib beruvchilarYICHENIATF 16949-darajasida avtomobillarning takrorlanuvchanligi yoki burmasiz aniqlikdagi tibbiy ilovalar talabi bo‘ladimi, - muayyan sektor toleranslari va hajm talablariga javob berish uchun ishlab chiqilgan progressiv shtamplash qoliplarini taqdim etish orqali ushbu sohalardagi ishlab chiqarish muhandislarini qo‘llab-quvvatlang.

Texnik muvofiqlik aniq, ammo moslashuvning o'zi xarid qilish to'g'risida qaror qabul qilmaydi. Hajm chegaralari, iqtisodni buzish-va halol jarayon cheklovlari oxir-oqibat progressiv investitsiya ma'lum bir dastur uchun moliyaviy ma'noga ega yoki yo'qligini aniqlaydi.

Ishlab chiqarish hajmining chegaralari va narxi-samaradorligi

Progressiv shtamplash qolipi sizning - qismingiz uchun eng yaxshi texnik yechim bo'lishi mumkin, ammo matematika haqiqatda ishlaydimi? Qiymati 30 000 dan 250 000 dollargacha bo'lgan asbob-uskunalar ishlab chiqarish hajmi har bir qism narxini muqobil usullardan ancha past-ko'tarsagina moliyaviy ma'noga ega bo'ladi. Bu buzilish-noktasi qayerga to‘g‘ri kelishini tushunish va jarayon haqiqatan ham to‘g‘ri kelmasligini anglash aqlli xaridlarni qimmat xatolardan ajratib turadi.

Ovozni buzish-Boshqa shtamplash usullariga nisbatan

Progressiv shtamplashning xarajat strukturasi oldingi-yuklangan. Asboblar dizayni, nozik ishlov berish va sinab ko'rish - uchun katta miqdorda oldindan to'laysiz, so'ngra oddiygina material va bosish vaqti bo'lgan marjinal xarajat evaziga qismlarni ishlab chiqarasiz. Ishlab chiqarish tezligida ishlaydigan shtamplash pressi soatiga 4000 yoki undan ortiq qismlarni ishlab chiqarishi mumkin, mehnat xarajatlari har bir qism uchun tsentning fraktsiyalarida o'lchanadi. Plitalar ishlab chiqarishda hech narsa bu o'tkazuvchanlikda raqobatlasha olmaydi.

Krossover qayerda sodir bo'ladi? Ko'pgina geometriyalar uchun progressiv asbob-uskunalar 50 000 dan 100 000 yillik birliklarda juda qulay bo'ladi. Yiliga 10 000 birlikdan past bo'lgan lazerli kesish yoki minimal asbob-uskuna investitsiyalari bilan burg'ulash odatda umumiy xarajat bo'yicha g'alaba qozonadi. 10 000 dan 50 000 gacha boʻlgan yagona stansiya yoki oddiy qoʻshma qoliplar oʻrtacha - oʻrtacha investitsiya va har bir qism uchun maqbul iqtisodiy-qobiliyatni taklif qiladi. 50 000 dan yuqori bo'lganlarda progressiv matritsalar ustunlik qiladi, chunki asbob-uskunalar narxi tez amortizatsiya qilinadi va har bir zarbada{18}}bir qism uchun tejamkor birikma.

Amaliy misolni ko'rib chiqaylik: ko'p funksiyali kronshteynlar ishlab chiqarish orqali bir birlik uchun 7,50$ turadi (lazer bilan kesish va qo'lda egish). Xuddi shu qavsning narxi 25 000 dollar to'langanidan keyin uzoq muddatli progressiv shtamplash orqali bir birlik uchun taxminan 0,05 dollar turadi. Yillik 25 000 dona qismlarda ishlab chiqarish har bir ishlab chiqarish uchun 187 500 dollarni tashkil qiladi, shtamplash esa bir xil miqdorni 1500 AQSh dollaridan pastroq narxga etkazib beradi. Bu har bir nashr uchun -xarajatning - 99% ga qisqarishini bildiradi va zarb millionlab qoʻshimcha tsikllar davom etadi.

Progressiv shtamplash to'g'ri tanlov bo'lmaganda

Bu erda halollik vaqt va pulni tejaydi. Progressiv shtamplashning haqiqiy chegaralari bor va boshqacha qilib ko'rsatish qimmat asboblarga olib keladi, ular kam ishlaydi yoki ishlamay qoladi.

Jarayon quyidagi hollarda ideal emas:

• Qismlar juda kattaChoyshab o‘lchamidan oshib ketadigan - komponentlar progressiv matritsaga sig‘maydi. Katta avtomobil kuzov panellari va konstruktiv elementlar uzatish press asboblarini talab qiladi, bu erda alohida blankalar tegishli bo'shliqqa ega stantsiyalar o'rtasida harakatlanadi.
• Chizmalar juda chuqur- Agar tortish chuqurligi bir yoki koʻp bosqichli progressiv ketma-ketlik uchun materialning choʻzilishi chegarasidan oshsa, tashuvchi chiziq butunlikni saqlay olmaydi. Transfer press asboblari chuqur chizilgan geometrik-yaxshiroq ishlov beradi, chunki blankalar tashuvchi cheklovlarisiz erkin harakatlanadi.
• Ovoz juda past- 10 000 yillik birlikdan past boʻlsa, shtamplash mashinasi sarmoyasi kamdan-kam hollarda oʻrtacha muddatda amortizatsiya qilinadi. Ishlab chiqarish yoki bir martalik zarbalar-bu miqdorlarga tejamkorroq xizmat qiladi.
• Dizaynlar muzlatilmaydi- progressiv matritsa aniq-qotib qolgan poʻlatdir. Qurilishdan keyin muhandislik o'zgarishlari dastlabki asbob narxining 30-50% ga tushishi mumkin. Agar sizning qismingiz dizayni hali ham rivojlanayotgan bo'lsa, geometriya qulflanmaguncha ishlab chiqarish prototiplariga sarmoya kiriting.
• Amaliyotlar chiziqli bo'lmagan- oqimni talab qiladi- ba'zi xususiyatlar chiziqli chiziqli progressiya ichida imkonsiz burchak yoki yo'nalishlardan kirishni talab qiladi. Ushbu qismlarga muqobil jarayonni yo'naltirish kerak.

Ushbu cheklovlarni oldindan tan olish, xarid qilish guruhlariga kapitalni etkazib bera olmaydigan asbob-uskunalarga ajratishdan saqlaydi.

Tezlik--xarajat nisbati

Matbuot tezligi toʻgʻridan-toʻgʻri har bir{0}}qism iqtisodiyotni boshqaradi. Daqiqada 800 zarbada ishlaydigan yuqori tezlikdagi progressiv shtamplash operatsiyasi daqiqasiga 100 zarbada ishlaydigan bir xil matritsa narxining qariyb -sakkizdan biriga teng qismlarni ishlab chiqaradi - bir xil asbob-uskuna investitsiyalari, bir xil mehnat sarfi, keskin farqli ishlab chiqarish. Sayoz shakllar va yupqa materiallarga ega sodda geometriyalar eng yuqori tezlikka erishadi, shuning uchun tekis terminallar va oddiy qavslar kabi qismlar sanoatda eng past birlik narxini ta'minlaydi.

Qismning murakkabligi tezlikka qarshi ishlaydi. Har bir qoʻshimcha shakllantirish stansiyasi, qattiq radiusli egilish yoki tanga olish jarayoni sifatni saqlab qolish uchun sekinroq aylanishni talab qiladi. Chuqur tortishish xususiyatiga ega 20{6}}stansiyali qolip daqiqada 150 zarba bilan ishlashi mumkin, 6{7}}bog‘lovchi teshuvchi-va-bukuvchi asbob esa 600+. tejamkor bo‘lishi mumkin – murakkab matritsaga o‘zining kattaroq ishlov berish vaqti va sekinlashishini oqlash uchun shunchaki katta hajm kerak bo‘ladi.

Muqobil yondashuvlarga nisbatan progressiv investitsiyalarni ma'qullaydigan omillar:

• Barqaror, muzlatilgan dizayni bilan yillik hajmi 50 000 qismdan oshadi
• Bir nechta operatsiyalarni (teshilish, egilish, shakl) talab qiladigan qism geometriyasi ishlab chiqarishda alohida sozlashlarni talab qiladi.
• Qattiq o'lchovli toleranslar qo'lda operator qobiliyatidan tashqari jarayonning izchilligini talab qiladi
• Ko'p yillik ishlab chiqarish dasturlari-, unda asbob-uskunalar butun umr bo'yi amortizatsiya qilinadi
• Optimallashtirilgan chiziqli uyalar 85-95% materialdan foydalanishni ta'minlaydigan material narxiga sezgirlik
• Bir xil qismlarni-qismlarga-takrorlanishini talab qiluvchi quyi oqim talablari

Iqtisodiy mantiq aniq: progressiv asboblar hajm, tezlik va uzoq umrni mukofotlaydi. Biroq, hatto eng samarali -xarajat ham o'rtada muvaffaqiyatsiz bo'lsa, javobgarlikka aylanadi. Mushtning eskirishi, noto'g'ri ovqatlanish va materialning orqaga qaytishi foydali ishlab chiqarish liniyasini rejadan tashqari yopilishga - aylantirishi mumkin, shuning uchun nosozlik usullari va texnik xizmat ko'rsatish strategiyasini tushunish dastlabki investitsiya qarori kabi muhimdir.

Umumiy nosozlik rejimlari va profilaktik ta'mirlash

Progressiv shtamplash vositasi bir vaqtning o'zida muvaffaqiyatsiz bo'lmaydi. U asta-sekin - pasaytiradi, minglab zarbalar ustidan yaxlitlash, uchuvchi pin smenada bir necha mikron kiyiladi, prujinaning tarangligini asta-sekin yo'qotadi, shuning uchun qismlar tolerantlikdan chiqib ketguncha hech kim sezmaydi. Rejasiz ishlamay qolganlarning ko'pchiligi matbuot to'xtashdan ancha oldin aniqlangan eskirish to'planishiga bog'liq. Nimani izlash va qachon aralashish kerakligini bilish millionlab tsikllar uchun ishlaydigan va 200 000 da qulab tushadigan o'lim o'rtasidagi farqdir.

Umumiy nosozlik usullari va asosiy sabablari

To'rtta nosozlik rejimi progressiv ishlab chiqarish uzilishlarining ko'p qismini tashkil qiladi. Ularning har biri alohida mexanizm orqali rivojlanadi va har biri halokatli bo'lishidan oldin ko'rinadigan izlar qoldiradi.

Noto'g'ri oziqlantirishchiziq zarbalar orasidagi to'g'ri qadam masofasini oldinga siljitmaganda paydo bo'ladi. Natijada ikki marta urish - bosish noto'g'ri joyda operatsiyalarni amalga oshiradi, bu ham qismga, ham potentsial asbobga zarar yetkazadi. Noto'g'ri oziqlantirishlar eskirgan yoki ifloslangan oziqlantiruvchi roliklardan, oziqlantiruvchini bo'shatish vaqtining noto'g'riligidan, oziqlantiruvchi va matritsa o'rtasidagi chiziqning burishishidan yoki joylashish xatosini endi tuzata olmaydigan eskirgan uchuvchi pinlardan kelib chiqadi. Siz birinchi navbatda notoʻgʻri oziqlantirishni sezasiz, chunki mos kelmaydigan qismning - teshiklari biroz choʻzilgan, egilishlar -markazdan - chetga surilib, toʻliq ikki marta urish-voqea sodir boʻladi. Yuqori bosish tezligida yupqa chiziqlar tez siljish paytida tebranishi mumkin, ayniqsa tasma tayanch tuzilmalari yoki yo'naltiruvchi relslar eskirganda, bu esa oziqlantirish aniqligini yanada beqarorlashtiradi.

Slug tortishKesilgan shlyuz qolip teshigidan tushish o'rniga orqaga tortish vaqtida musht yuziga yopishib qolganda sodir bo'ladi. Slyuk qayta chiziq yo'liga chiqadi va keyingi zarbada zımba va material o'rtasida qolib ketadi, bu esa sirt egilishiga, asbobning shikastlanishiga yoki to'liq pressning tiqilib qolishiga olib keladi. Mexanizm tekis zımba yuzi va tekis shlak yuzasi o'rtasida vakuum bosimini o'z ichiga oladi, yog 'plyonkasi yopishishi va shlakni chiqarish kuchi etarli emas. Vizual ko'rsatkichlar qismlarning yuzalarida tasodifiy chuqurchalar, tushunarsiz qoliplar va asbob ichida noto'g'ri joyda topilgan slyuzlarni o'z ichiga oladi.

Burr shakllanishikeskin pasayish signallari. Qayta-qayta qirqish ta'sirida zarb qirralari yumaloq bo'lganda, material toza qirqishdan ko'ra yirtilib ketadi. Burrslar asta-sekin - o'sib boradi, ular deyarli sezilmaydigan ko'tarilgan qirralardan boshlanadi va qismlar o'lchovli tekshiruvdan o'tmaguncha yoki yig'ilish aralashuvini yaratmaguncha ortadi.Ilmiy hisobotlarda chop etilgan tadqiqotzımba eskirishining kuchayishi yuqori yuklanishlarga olib keladi va kesish{0}}ustun boʻlgan teshilishdan materialning deformatsiya-boʻlinishiga oʻtishini tasdiqlaydi, bu esa kesilgan qirralarning sifatini tubdan oʻzgartiradi. Noto'g'ri zarb-bo'lib-bo'lib o'tish bu jarayonni tezlashtiradi: qattiq bo'shliq ishqalanish va asboblarning eskirishini oshiradi, ortiqcha bo'shliq esa yirtish va ag'darishni keltirib chiqaradi.

Materialni qaytarishzımba orqaga tortilgandan so'ng, hosil bo'lgan qismlarning mo'ljallangan burchagidan chetga chiqishiga olib keladi. 90 gradusda mo'ljallangan qavs 92 yoki 93 gradusgacha ochiladi, chunki deformatsiyaning elastik komponenti tiklanadi. Shtamplash po'latining shakllanish stantsiyalarida eskirganligi, samarali zarb geometriyasini o'zgartirishi yoki kiruvchi materialning xususiyatlari lasan partiyalari orasida o'zgarganda orqaga qaytish kuchayadi. Siz orqaga qaytishni burchak o'lchovlarida asta-sekin o'lchovli siljish sifatida ko'rasiz, ko'pincha bitta lasan ichida izchil ko'rinadi, lekin yangi lasan yuklanganda o'zgaradi.

Profilaktik texnik xizmat ko'rsatish strategiyalari

Ko'zga ko'rinadigan nuqsonlar paydo bo'lguncha kutish, asbobning eskirishi allaqachon juda uzoqqa ketganligini anglatadi. Samarali shtamplash qolipiga texnik xizmat ko'rsatish rejalashtirilgan, o'lchanadi va vizual taxminlarga emas, balki zarbalar soniga asoslanadi.

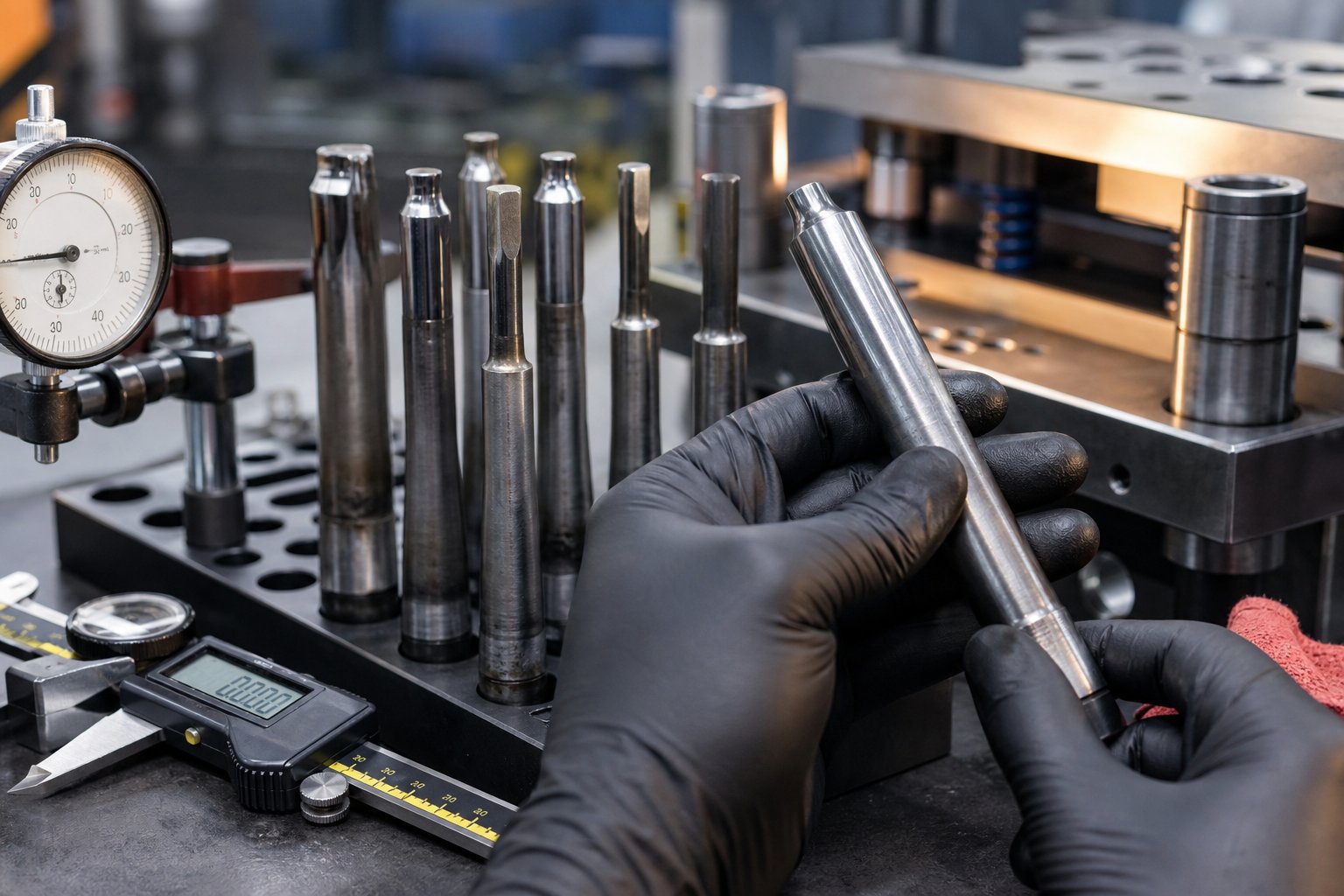

Zımbalash va o'tkirlashurish soni va material turiga bog'liq bo'lgan belgilangan intervalga rioya qilish kerak.Uskunaning ishlash muddati keskin farq qiladiMaterialning qattiqligi, asbob po'lati darajasi, press barqarorligi va bo'shliq sozlamalariga qarab - 250 000 dan bir necha million - gacha. Ko'pgina nozik ishlab chiqaruvchilar o'tkirlash jadvallarini nazariy qirralarning buzilishidan ancha oldin intervalgacha o'rnatadilar. Misol uchun, past uglerodli po'latni teshuvchi karbid zımbasi har 500 000 zarbada keskinlashishi mumkin, ayni paytda zanglamaydigan po'latni kesish uchun 150 000 da e'tibor talab etiladi. Doimiy o'tkirlash barqaror kesish yukini ushlab turadi, yalang'ochlash kuchini pasaytiradi va zerikarli qirralarning burmalarni oshiradigan kaskadning oldini oladi, burmalar yalang'och qarshilikni oshiradi va yuqori yalang'och qarshilik shilimshiq tortilishiga olib keladi.

Uchuvchi pin tekshiruviqismlarga ta'sir qilishdan oldin ro'yxatdan o'tishni ushlaydi. Eskirgan uchuvchi yuzalar pin va teshik orasidagi pozitsion bo'shliqni oshiradi, bu esa chiziqning har bir stantsiyada yon tomonga siljishiga imkon beradi. Uchuvchi diametrini spetsifikatsiyaga nisbatan muntazam ravishda - o'lchash va eskirish 0,01 mm - dan oshganda pinlarni almashtirish har bir quyi oqim stantsiyasiga bog'liq bo'lgan o'lchov aniqligini saqlaydi.

Bahorni almashtirishshunga o'xshash jadvalga-asoslangan mantiqqa amal qiladi. Shtamplash qoliplarini ko'taruvchilar va tozalagichlar millionlab tsikllar davomida kuchini yo'qotadigan azotli gazli buloqlar yoki spiral buloqlardan foydalanadilar. Buzilgan kamon kuchi, striptizator chiziqni zımbalardan doimiy ravishda olib tashlay olmasligini anglatadi, bu esa chiziqni ko'tarishga, oziqlantirishda ikkilanishga yoki sirt tirnalishiga olib keladi. Ruxsat etilgan jadval bo'yicha - prujinani almashtirish, odatda, bahor reytingi va yuklanish sharoitiga qarab - har 500 000 dan 1 000 000 gacha urishda bu nozik nosozliklar matbuotning to'xtab qolishiga yo'l qo'ymaydi.

Strip sensori kalibrlashelektron ozuqa aniqlash aniqligicha qolishini ta'minlaydi. Datchiklar vaqt o'tishi bilan siljiydi va tasma 0,3 mm ga qisqa-kanda, "yaxshi" deb xabar beruvchi ta'minot detektori hech kim sezmasdan oldin ishlab chiqarish oqimiga o'nlab nuqsonli qismlarni kiritish imkonini beradi. Oylik yoki choraklik sensorni jismoniy o'lchov standartiga muvofiq tekshirish monitoring tizimlarining ishonchliligini ta'minlaydi.

To'g'ri parvarishlash o'lik umrini yuz minglab dan millionlab zarbalargacha uzaytiradi. Asboblar uchun materiallarni tanlash ham muhim - eskirishi yuqori boʻlgan teshuvchi stansiyalardagi karbid qoʻshimchalari, zımbalar ustidagi TiN yoki TiAlN qoplamalari va konstruktiv komponentlardagi toʻgʻri issiqlik bilan ishlov berilgan shtamplash qoliplari-barchasi xizmat koʻrsatish hodisalari orasidagi vaqt oraligʻini uzaytiradi.

-Die Sensing va Monitoring

Zamonaviy progressiv matritsalar yuzlab nuqsonli qismlar ishlab chiqarilgandan keyin emas, balki bir zarbada nosozliklarni aniqlaydigan - muammolarni real vaqtda aniqlaydigan sensorlarni tobora ko'proq o'z ichiga oladi.

Umumiy sensor turlariga quyidagilar kiradi:

• Noto'g'ri ovqatlanish detektorlari- yaqinlik datchiklari har bir zarbadan oldin chiziqning to'g'ri holatda mavjudligini tekshiradi
• Qisqa{0}}tasvir sensorlari- chiziq toʻliq balandlik masofasini bosib oʻtmaganini aniqlab, darhol bosishni toʻxtatadi
• Slugni ushlab turish sensorlari- optik yoki yaqinlik datchiklari har bir kesishdan keyin shlyuzlar qolip teshigini tozalaganini tasdiqlaydi
• Tonaj monitorlari- bosish ustunlaridagi yuk xujayralari asbob shovqini, materialning ikki baravar-yuklanishi yoki g'ayritabiiy shakllanish yuklarini ko'rsatadigan kuch ko'tarilishini aniqlaydi
• Sensorlarni-qismlarga ajrating- keyingi zarba oldidan tayyor qism oxirgi stansiyadan chiqarilganligini tasdiqlang

Ushbu tizimlar anomaliya aniqlangandan so'ng millisekundlar ichida press to'xtashlarini ishga tushiradi, bu esa nosozlik holati bo'ylab matbuot aylanishini davom ettirganda yuzaga keladigan ikkilamchi shikastlanishning oldini oladi. Qolipga tushgan bitta shlyuz 5000 dollarlik zarbani bir zarbada yo'q qilishi mumkin - 50 dollarlik sensor har safar bunday natijani oldini oladi.

Darhol nosozliklarni aniqlashdan tashqari, sensor ma'lumotlari vaqt o'tishi bilan buzilish tendentsiyalarini kuzatish orqali bashoratli texnik xizmat ko'rsatish imkonini beradi. 100 000 zarba davomida teshilish kuchining bosqichma-bosqich 8% ortib borayotganini ko‘rsatadigan tonajli monitorlar qismlarda burmalar ko‘rinib qolishidan oldin o‘tkirlash chegarasiga - yaqinlashayotganini bildiradi. Pyezo{6}}akustik datchiklar bo‘yicha so‘nggi tadqiqotlar shuni ko‘rsatadiki, pirsing paytida eng yuqori yuk qiymatlarini kuzatish zımbaning eskirish holatining ishonchli real-ko‘rsatkichini ta’minlaydi, bu esa faqat belgilangan intervallarni emas, balki asbobning o‘lchangan degradatsiyasiga qarab texnik xizmat ko‘rsatishni rejalashtirish imkonini beradi. Maʼlumotlarga asoslangan ushbu yondashuv kutilmagan toʻxtab qolish vaqtini ham, keraksiz erta texnik xizmat koʻrsatishni ham kamaytiradi, qolip mavjudligi va xizmat narxi oʻrtasidagi muvozanatni optimallashtiradi.

Nosozlik rejimlari, texnik xizmat koʻrsatish jadvallari va sensor tizimlarining barchasi reaktiv xususiyatga ega - ular asbob ichida sodir boʻlgan voqealarga javob beradi. Ta'minlovchini tanlashning faol hamkori: bu nosozliklar{2}}oldini olish funksiyalarini bosmaxonada yuzaga kelgan muammolardan so'ng ularni qayta jihozlash o'rniga, dizayn bosqichidan boshlab asbobga kiritadigan qolip quruvchini tanlash.

Ommaviy ishlab chiqarish uchun progressiv shtamplash qoliplarini qanday olish mumkin

Progressiv asbob va qolip yetkazib beruvchini tanlash sotib olish bitimi emas - bu yillar davomida ishlab chiqarish sifatini belgilaydigan muhandislik hamkorligidir. Aralashuvisiz uch million zarba bilan ishlaydigan matritsa va 200 000 da favqulodda qayta silliqlashni talab qiladigan matritsa o'rtasidagi farq ko'pincha po'lat kesilishidan bir necha oy oldin qabul qilingan etkazib beruvchini tanlash qarorlariga bog'liq. Xarid qilish guruhlari va ishlab chiqarish muhandislari uchun progressiv matritsa ishlab chiqaruvchilarni baholaydilar, nima baholash kerakligini bilish - va qanday savollar real qobiliyat va marketing da'volari - bilan bog'liqligini bilish bu tanlov jarayonini ancha oldindan aytish mumkin.

Progressiv Die etkazib beruvchilarni baholashning asosiy mezonlari

Siz ilg'or shtamplash kompaniyasini baholaganingizda, siz nafaqat do'kon uskunasini emas, balki ularning muhandislik chuqurligini ham baholaysiz. Yetkazib beruvchi qimmatbaho CNC dastgohlariga ega bo'lishi mumkin, ammo ularning qoliplari dizaynerlari sizning maxsus materialingiz va qismlar geometriyangiz bo'yicha tajribaga ega bo'lmasa, bu mashinalar ishlab chiqarishga tayyor asboblar-o'rniga qimmat muammolarni keltirib chiqaradi.

Dizayn qobiliyatidan boshlang. Yetkazib beruvchi integratsiyalashgan shakllantirish simulyatsiyasi bilan joriy CAD/CAM platformalaridan foydalanadimi? Har qanday asbob po'latini kesishdan oldin ular orqaga qaytish, yupqalash zonalari va material oqimini bashorat qilish uchun chekli elementlar tahlilini o'tkazishi mumkinmi? Simulyatsiyaga sarmoya kiritgan doʻkonlar sinov va xatolik usullariga nisbatan 30{2}}50% ga qisqartiradi, bu esa toʻgʻridan-toʻgʻri yetkazib berish vaqtini qisqartiradi va asboblarning umumiy narxini kamaytiradi. Simulyatsiyani o'tkazib yuboradigan progressiv shtamplash xizmatlari ko'pincha dastlabki qurishdan keyin bir nechta qimmat muhandislik o'zgarishlarini talab qiluvchi vositalarni taqdim etadi.

Asbob po'latini tanlash tajribasi bir xil darajada muhimdir. D2, M2 va karbid qo'shimchalari o'rtasidagi tanlov ishlab chiqarish hajmiga, material turiga va talab qilinadigan texnik oraliqlarga bog'liq. Har bir dastur uchun bir xil po'lat sinfiga sukut saqlaydigan yetkazib beruvchi sizning umumiy egalik xarajatingizni optimallashtirmaydi. Ularning an'anaviy asbob po'latiga nisbatan karbid asbobini tavsiya qilishiga nima sabab bo'lganini so'rang - javob ular hayot iqtisodini nuqtai nazaridan o'ylaydimi yoki oddiygina qurish uchun eng arzon variantni keltira oladimi?

-Uyda imtihon uchun presslar-kelishilmaydi. O'zining nozik presslarida asboblarni tasdiqlaydigan progressiv qolip ishlab chiqaruvchisi jo'natishdan oldin ishlashni kafolatlashi mumkin. Agar sinov mijozning matbuotida sodir bo'lsa, har qanday o'lchamdagi og'ishlar sifatda emas, balki jihozlardagi farqlarda ayblanadi. Hujjatlangan slayd parallelligi va BDC takrorlanish xususiyatlariga ega yuqori aniqlikdagi sinov presslari bilan ishlaydigan yetkazib beruvchilarni qidiring.

O'lchovni tekshirish uskunalari - CMM, optik taqqoslagichlar, sirt profilometrlari --saytda bo'lishi va kalibrlangan bo'lishi kerak. Avval{4}}ichki ishlab chiqarilgan maqola tekshiruvi hisobotlari, toʻliq GD&T koʻrsatma tekshiruvi bilan, siz namunali qismni koʻrguningizcha yetkazib beruvchi oʻz ishini tasdiqlashini koʻrsatib beradi.

Maqsadli materialingiz bilan tajribangiz va qismning murakkabligi baholashni yopadi. Mis terminallari uchun mukammal progressiv qoliplarni ishlab chiqaradigan do'kon 3 mm zanglamaydigan po'latdan yasalgan qavslar bilan kurashishi mumkin. Loyiha tarixida shunga o'xshash materiallar, taqqoslanadigan stantsiyalar soni va ekvivalent bardoshlik talablari misollarini so'rang.

Ishlab chiqarish boʻyicha hamkorlik-uchun{1}}dizayn

Eng yaxshi progressiv metall shtamplash xizmatlari jalb qilishdan oldin muzlatilgan qism dizaynini kutmaydi. Ular mahsulotni ishlab chiqishda - hamkorlik qiladilar, ular stansiyalar sonini kamaytiradigan, materiallardan foydalanishni yaxshilaydigan va qismlarning funksiyasini buzmasdan ishlash muddatini uzaytiruvchi geometriya o‘zgartirishlarini tavsiya qiladi.

Bu amalda qanday ko'rinadi? Tasavvur qiling-a, siz 1,0 mm zanglamaydigan po'latdan 0,5 mm ichki egilish radiusi bilan chizilgan qismni yuborasiz. Tranzaktsion yetkazib beruvchi matritsadan kotirovka qiladi va uni quradi. Hamkorlikdagi yetkazib beruvchi bu radiusni yorilish xavfi sifatida belgilaydi, 1,0 mm ga (material qalinligiga teng) oshirishni tavsiya qiladi va bu o‘zgarish shakllanish stansiyasini yo‘q qilishini va mahalliy kuchlanishni kamaytirish orqali zarba muddatini uzaytirishini tushuntiradi. Bu bitta suhbat asbob-uskunalar narxini tejaydi, qismlar sifatini yaxshilaydi va ishlab chiqarishga--vaqtni qisqartiradi.

Tajribali qolip yetkazib beruvchilarning DFM ning o‘ziga xos hissasi: shakllantirish operatsiyalari uchun mos burchak radiuslarini tavsiya etish, materialning yirtilib ketishining oldini olish uchun egilish relyefini joylashtirish bo‘yicha maslahat berish, tarmoqli tartibida samarali joylashtirish imkonini beruvchi xususiyatlar oralig‘ini optimallashtirish va haddan tashqari qattiq spetsifikatsiyalar funksional foydasiz stantsiyalarni qo‘shadigan tolerantlikni sozlashni taklif qilishni o‘z ichiga oladi. SifatidaMetalforming jurnaliUshbu hamkorlikdagi yondashuv har ikki tomon uchun ham foyda keltiradi: mijozlar qisman arzonroq va yaxshilangan sifatga ega bo'ladilar, qolip quruvchi esa texnik xizmat ko'rsatish talablari kamaygan holda ishonchliroq ishlaydigan asbobni taqdim etadi.

Dizayn bosqichida muhandislik hamkorligi asboblarni qurishdan keyin sodir bo'ladigan qimmat qayta ko'rib chiqishlarning oldini oladi. Qattiqlashtirilgan asbob po'latini o'zgartirish qimmatga tushadi - ko'pincha o'zgarish uchun dastlabki qolip narxining 30-50%. Sizning qismingizni aniq qolip va shtamplash samaradorligini optimallashtirish uchun oldindan muhandislik soatlarini sarflaydigan yetkazib beruvchi quyi oqimdagi investitsiyalarning ko'p qismini tejaydi.

Kengaytirilgan ishlab chiqarish va OEM hamkorlik modellari

Katta hajmli{0}}OEM dasturlari kamdan-kam hollarda statik holatda qoladi. Bir mahsulot yiliga 500 000 dona sotuvga chiqariladi, uchinchi yilga kelib 2 million donagacha ko'tariladi va keyin o'n yil davom etadi. Ushbu dasturlarga xizmat ko'rsatuvchi progressiv matritsa yetkazib beruvchilar faqat boshlang'ich hajmlarni emas, balki to'liq hayot aylanishi - uchun asboblarni rejalashtirishlari kerak. Bu uzoq muddatli qayta silliqlash uchun texnik xizmat ko‘rsatish imkoniyatiga ega bo‘lgan matritsalarni loyihalash, almashtirishlar orasida millionlab zarbalarni ta’minlaydigan asbob po‘latlari va qoplamalarini belgilash va texnik xizmat ko‘rsatuvchi mutaxassislar yillar o‘tib samarali xizmat ko‘rsatishi uchun asbobni yetarli darajada hujjatlashtirishni anglatadi.

Kengaytirilgan ishlab chiqarish hamkorligi, shuningdek, imkoniyatlarning moslashuvchanligini anglatadi. Ovoz ikki baravar ko'payganda, etkazib beruvchi ikkinchi marta bosish uchun dublikatni qurishi mumkinmi? Ularning dizaynlari hujjatlashtirilgan va aniq takrorlash uchun etarlicha standartlashtirilganmi? Ko'p yillik shartnomalar hajmini davriy oshirib-, bu savollar ta'minot zanjiringiz muammosiz o'sishi yoki har bir burilish nuqtasida qiyinchiliklarga duch kelishini aniqlaydi.

Manba variantlarini baholovchi ishlab chiqarish muhandislari va xarid guruhlari uchun,YICHENsamarali ko'p stansiya shakllantirish, qattiq takrorlanuvchanlik va masshtabli ishlab chiqarishni talab qiluvchi yuqori{0}}hajmli metall qismlar uchun ishlab chiqilgan progressiv shtamplash qoliplarini taqdim etadi. Ularning imkoniyatlari OEM dasturlari - ilovangiz kengaytirilgan ishlab chiqarishda izchil sifatni talab qilganda baholashga arziydigan resurs talab qiladigan muhandislik hamkorligi, aniq asboblarni yaratish va ishlab chiqarishni tekshirishni qamrab oladi.

Har qanday etkazib beruvchiga murojaat qilishdan oldin, haqiqiy qobiliyatli progressiv qolip ishlab chiqaruvchilarni oddiygina tegishli uskunaga ega bo'lganlardan ajratish uchun quyidagi savollardan foydalaning:

• Chiziqni joylashtirish va shakllantirish tahlili uchun qanday CAD/CAM va simulyatsiya vositalaridan foydalanasiz va namunaviy simulyatsiya hisobotini baham ko'rishingiz mumkinmi?
• Bizning materialimiz uchun qanday asbob po'lat navlari va sirt qoplamalarini belgilaysiz va qayta ishlov berish o'rtasida qanday umrni kafolatlaysiz?
• Sinov uchun qanday press markasi va modeli ishlatiladi va uning hujjatlashtirilgan aniqlik xususiyatlari qanday (slayd parallelligi, BDC takrorlanishi)?
• Shu kabi materiallar, hajmlar va bardoshlik talablari bilan ishlaydigan mijozlardan ma'lumot bera olasizmi?
• Qurilishlaringizda -qanday monitoring qobiliyatlari (noto‘g‘ri ovqatlanishni aniqlash, tonnajni kuzatish, slug sensorlar) standart hisoblanadi?
• Asbobni qurishdan keyin muhandislik o'zgarishlarini qanday hal qilasiz va qolipni o'zgartirish uchun odatiy burilishlaringiz qanday?
• Hujjatlashtirilgan birinchi{0}}maqolani tekshirish jarayoni qanday va siz toʻliq GD&T tekshiruvidan oʻtasizmi?
• Imkoniyatlarni o'lchash uchun ikki nusxadagi qoliplarni qo'llab-quvvatlaysizmi va ikki nusxadagi asboblar o'rtasidagi o'lchovli muvofiqlikni qanday ta'minlaysiz?

Bu savollarga aniqlik bilan javob beradigan yetkazib beruvchilar - aniq simulyatsiya platformalari, asbobning hujjatlashtirilgan ishlash muddati, aniq spetsifikatsiyalarga ega nomidagi press modellari - ishonchli progressiv shtamplash qoliplarini texnik xizmat ko‘rsatish yukiga aylanadigan asboblardan ajratib turadigan muhandislik chuqurligini namoyish etadi. Noaniq javob beradigan yoki faqat narx afzalliklariga moyil bo'lganlar, ularning imkoniyatlari qayerda tugashini ko'rsatmoqda.

Progressiv shtamplash qoliplari haqida tez-tez so'raladigan savollar

1. Progressiv matritsa va transfer matritsa o'rtasidagi farq nima?

Progressiv matritsa ishlov beriladigan qismni ketma-ket stansiyalar bo'ylab harakatlanayotganda uzluksiz metall chiziq bilan bog'langan holda ushlab turadi, bu esa operatsiyalar orasidagi qismni qayta ishlashni yo'q qiladi. O'tkazgich birinchi navbatda alohida blankalarni kesib tashlaydi, so'ngra mexanik tutqichlar har bir bo'lakni mustaqil shakllantirish stantsiyalari o'rtasida jismoniy harakatga keltiradi. Progressiv matritsalar kichikroq, murakkab qismlarda juda yuqori tezlikda ustunlik qiladi, transfer qoliplari esa tashuvchi chiziq cheklovlaridan oshib ketadigan kattaroq yoki chuqur chizilgan qismlarga ishlov beradi. O'tkazish asboblari, shuningdek, chiziqli chiziq oqimi sig'dira olmaydigan bir necha burchaklardan operatsiyalarni talab qiladigan qismlarga ham mos keladi.

2. Progressiv shtamplash qolipi daqiqada necha qism hosil qilishi mumkin?

Ishlab chiqarish tezligi qismning murakkabligi, materialning qalinligi va stantsiya soniga bog'liq. Yupqa materialdagi oddiy geometriyalar daqiqada 1200 dan 1500 gacha urish tezligida ishlashi mumkin, ya'ni har bir zarbada bitta tayyor qism chiqadi. Chuqur chizilgan yoki tanga operatsiyalari bo'lgan murakkab qismlar odatda to'g'ri material oqimini ta'minlash uchun daqiqada 100 va 400 zarbalar orasida ishlaydi. Elektr kontaktlari va tekis terminallar ko'pincha eng yuqori tezlikka erishadi, ko'p egilgan konstruktiv qavslar esa barcha shakllantirish stantsiyalarida o'lchov aniqligini saqlab qolish uchun o'rtacha tezlikda ishlaydi.

3. Qanday hajm progressiv shtamplash qolipiga sarmoya kiritishni oqlaydi?

Yillik hajmlar-50 000 qismdan ortiq bo'lsa, progressiv qolip asboblari odatda tejamkor bo'ladi. 10 000 birlikdan past bo'lsa, minimal asbob-uskuna investitsiyalari bilan lazerli kesish yoki minorani zımbalash odatda umumiy xarajat bo'yicha g'alaba qozonadi. 10 000 dan 50 000 gacha boʻlgan yagona stansiya yoki qoʻshma matritsalar-oʻrta joyni taklif qiladi. 50 000 dan yuqori, progressiv shtamplash aralashmalarining har bir{15}}parcha narxining afzalligi tezda, chunki asboblar yuqori ishlab chiqarishda amortizatsiya qilinadi, mehnat va aylanish vaqti minimal bo'lib qoladi. Barqaror dizaynga ega koʻp yillik dasturlar-koʻproq foyda keltiradi, chunki bitta qolipdan foydalanish muddati davomida millionlab qismlar ishlab chiqarilishi mumkin.

4. Progressiv shtamplashda qanday materiallar eng yaxshi ishlaydi?

Past-karbonli po'lat yuqori shakllanuvchanligi, bashorat qilinadigan orqaga qaytishi va asboblarning kam eskirishi tufayli eng keng tarqalgan tanlovdir. Guruch va mis elektr kontaktlari va ulagichlari uchun mukammal shakllanish imkonini beradi. Alyuminiy shtamplarni yaxshi yopishadi, ammo buning oldini olish uchun ehtiyotkorlik bilan moylashni talab qiladi. Zanglamaydigan po'lat korroziyaga chidamliligini ta'minlaydi, lekin ish- tez qattiqlashadi va yumshoqroq qadamlar bilan ko'proq shakllantirish stantsiyalarini talab qiladi. Amaliy qalinligi diapazoni 0,1 mm dan 6 mm gacha. Cho'zilish kuchi, cho'zilish ulushi, qattiqlik va sirt holati kabi materialning xususiyatlari qolip dizayni, stantsiyalar soni va erishish mumkin bo'lgan bosim tezligiga ta'sir qiladi.

5. Progressiv shtamplash parvarishlash kerak bo'lgunga qadar qancha vaqt davom etadi?

Texnik xizmat ko'rsatish hodisalari orasidagi qolip muddati materialning qattiqligi, asbob po'lati darajasi va bo'shliq sozlamalariga qarab o'zgaradi. Past uglerodli po'latdan teshiladigan karbid zımbalar-o'tkirlashlar orasida 500 000 zarbani bajarishi mumkin, ayni paytda zanglamaydigan po'latdan yasalgan geometriyasi 150 000 zarbada xizmat ko'rsatishni talab qiladi. Tegishli rejali texnik xizmat koʻrsatish, jumladan, zımbani keskinlashtirish, uchuvchi pinni almashtirish, bahorni yangilash va datchikni kalibrlash bilan,-yaxshi qurilgan progressiv matritsa oʻn millionlab zarbalar bilan oʻlchanadigan umumiy ishlab chiqarish muddatiga erishishi mumkin. Tonaj va ozuqa aniqligini kuzatuvchi-oʻlchagichdagi datchiklar sifat pasayishidan oldin texnik xizmat koʻrsatish ehtiyojlarini bashorat qilishga yordam beradi.
